Airstage: jednostki wewnętrzne

Fujitsu
Dowiedź się więcej o marce

Zapytaj o produkt

close
O produkcie

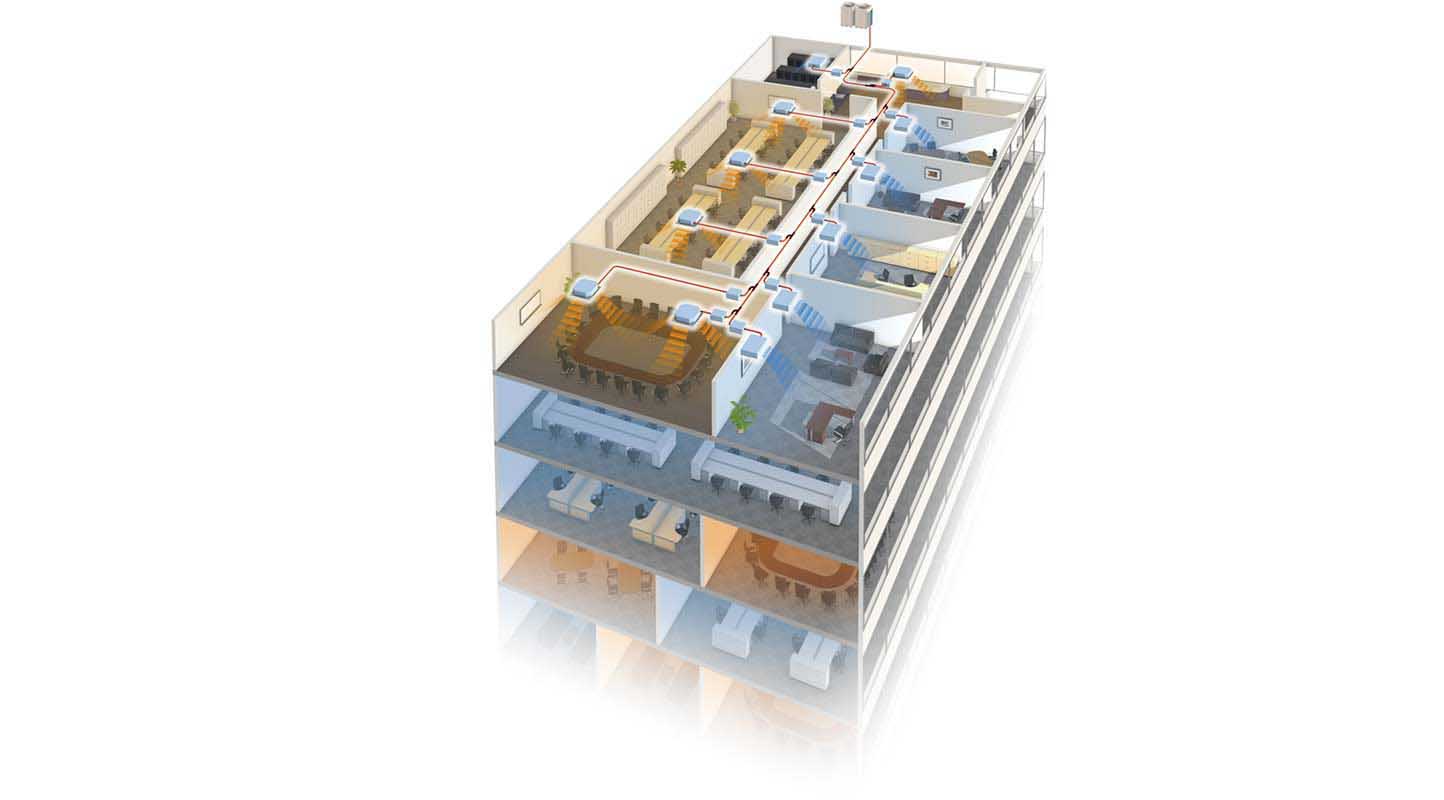

Jednostki wewnętrzne dedykowane do systemów klimatyzacji VRF Airstage.



Dzięki zastosowanym technologiom realizuje – obok podstawowych funkcji komfortu – dodatkowe specjalne użyteczności np. centralne sterowanie, sterowanie nadrzędne BMS.

  • 5 lat gwarancji
  • Cicha praca
  • Długie instalacje chłodnicze
  • Indywidualna regulacja temperatury dla każdej jednostki wewnętrznej
  • Opcja wentylacji
  • Nowoczesny design
Jednostki wewnętrzne do systemów VRF Airstage typu ściennego, kasetonowego, kanałowego, przpodłogowego, uniwersalnego, przysufitowego, przypodłogowego
Poznaj najważniejsze funkcje
Automatyczna regulacja strumienia powietrza
Automatyczna regulacja strumienia powietrza
Auto restart
Auto restart
Cicha praca
Cicha praca
Elastyczny montaż
Elastyczny montaż
Precyzyjny i wygodny system sterowania
Precyzyjny i wygodny system sterowania
Zewnętrzne wejścia wyjścia
Zewnętrzne wejścia wyjścia
Sterowanie grupowe
Sterowanie grupowe
All DC
All DC
Automatyczna regulacja strumienia powietrza
Automatyczna regulacja strumienia powietrza
Automatyczna regulacja strumienia powietrza

Mikroprocesor automatycznie dostosowuje wydajność powietrza klimatyzatora do oporów sieci kanałowej.

Auto restart
Auto restart
Auto restart

W przypadku chwilowego zaniku zasilania, klimatyzator automatycznie włączy się po powrocie napięcia z zachowaniem poprzednich ustawień.

Cicha praca
Cicha praca
Cicha praca

Przepływ turbulentny, w aspekcie wymiany energii cieplnej, jest najbardziej efektywnym rozwiązaniem. Natomiast z punktu widzenia przepływu powietrza i akustyki należy do zjawisk niepożądanych. Wdrożenie konstrukcji łopatki wentylatora o profilu skrzydła samolotu wyeliminowało zjawisko turbulencji i separacji powietrza, a w efekcie obniżyło poziom natężenia hałasu urządzenia.

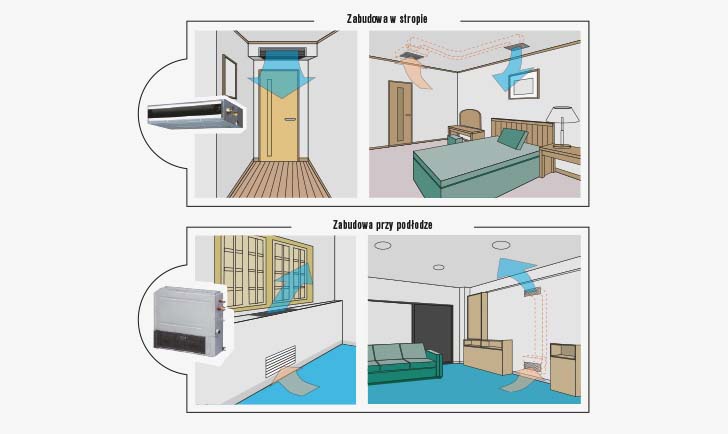

Elastyczny montaż
Elastyczny montaż
Elastyczny montaż
Precyzyjny i wygodny system sterowania
Precyzyjny i wygodny system sterowania
Precyzyjny i wygodny system sterowania
Zewnętrzne wejścia wyjścia
Zewnętrzne wejścia wyjścia
Zewnętrzne wejścia wyjścia
Sterowanie grupowe
Sterowanie grupowe
Sterowanie grupowe

DX-KIT jako integralny element systemu VRF może być regulowany sterownikami centralnymi w systemach VRF zarówno naściennymi jak i w postaci dedykowanego oprogramowania komputerowego.

All DC
All DC
All DC

Elementy wykonawcze w jednostkach wewnętrznych takie jak silniki wentylatorów, siłowniki zaworów rozprężnych, silniki żaluzji zasilane prądem stałym DC.

Parametry techniczne

Model jedn.

wewn.

Wydajność

C / G

Wymiary

Masa

Uwagi



kW

mm

kg

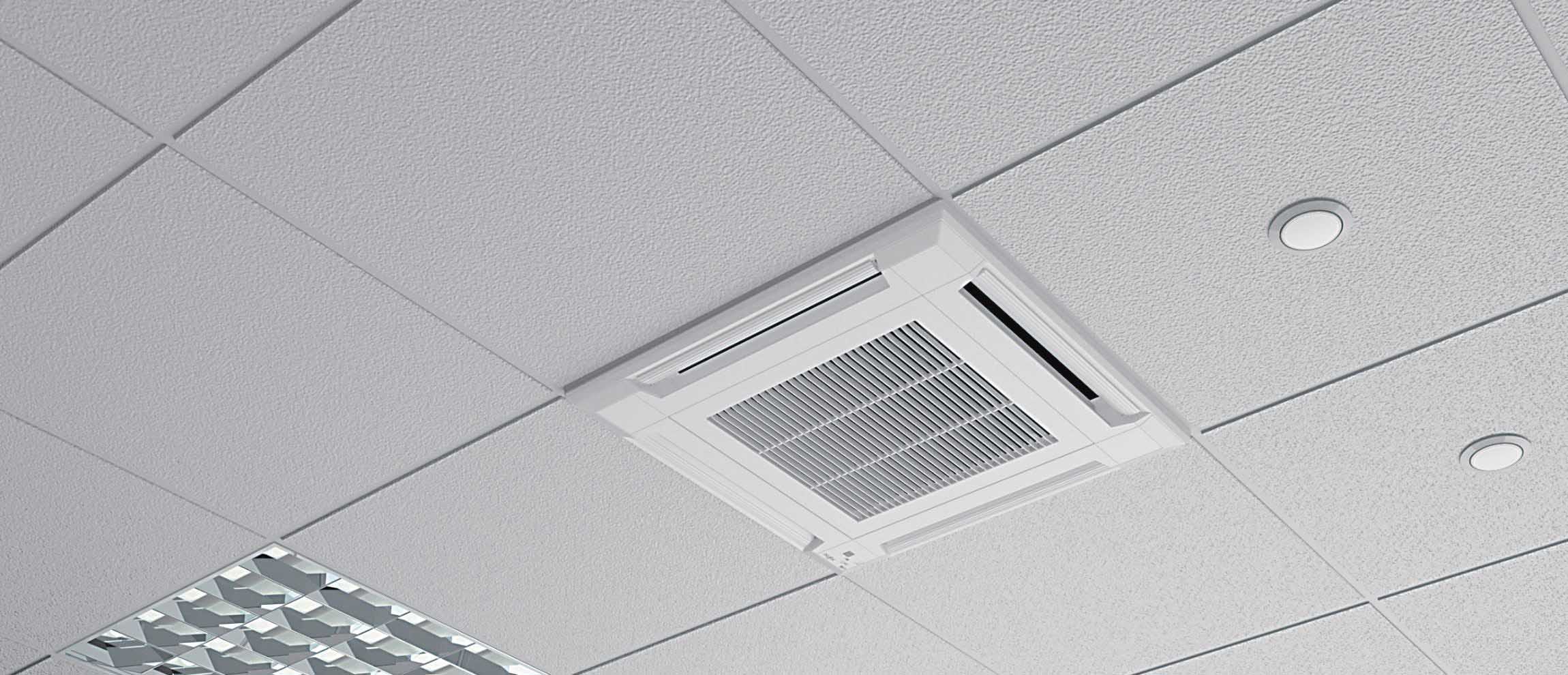

KASETY - Nawiew jedostronny









AUXV004GLEH

1,1 / 1,3

198x785x570

18

Maskownice UTG-UNYA-W

AUXV007GLEH

2,2 / 2,8

245x785x570

19

Maskownice UTG-UNYA-W

AUXV009GLEH

2,8 / 3,2

245x785x570

19

Maskownice UTG-UNYA-W

AUXV012GLEH

3,6 / 4,1

245x785x570

19

Maskownice UTG-UNYA-W

AUXV014GLEH

4,5 / 5,0

245x1190x570

26

Maskownice UTG-UNYB-W

AUXV018GLEH

5,6 / 6,3

245x1190x570

26

Maskownice UTG-UNYB-W

AUXV024GLEH

7,1 / 8,0

245x1190x570

-

Maskownice UTG-UNYB-W

KASETY ZWARTE









AUXB004GLEH

1,1 / 1,3

245x570x570

14,5

Maskownice UTG-UFYE-W / UTG-UFYC-W

AUXB007GLEH

2,2 / 2,8

245x570x570

15

Maskownice UTG-UFYE-W / UTG-UFYC-W

AUXB009GLEH

2,8 / 3,2

245x570x570

15

Maskownice UTG-UFYE-W / UTG-UFYC-W

AUXB012GLEH

3,6 / 4,1

245x570x570

15

Maskownice UTG-UFYE-W / UTG-UFYC-W

AUXB014GLEH

4,5 / 5,0

245x570x570

15

Maskownice UTG-UFYE-W / UTG-UFYC-W

AUXB018GLEH

5,6 / 6,3

245x570x570

17

Maskownice UTG-UFYE-W / UTG-UFYC-W

AUXB024GLEH

7,1 / 8,0

245x570x570

17

Maskownice UTG-UFYE-W / UTG-UFYC-W

KASETY OBWODOWE SLIM (na zamówienie)









AUXN009GLAH

2,8 / 3,2

246x840x840

24,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXN012GLAH

3,6 / 4,0

246x840x840

24,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXN014GLAH

4,5 / 5,0

246x840x840

24,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXM018GLEH

5,6 / 6,3

246x840x840

24

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXM024GLEH

7,1 / 8,0

246x840x840

24,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXM030GLEH

9,0 / 10,0

246x840x840

24,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

KASETY DUŻE - Slim - Nawiew 4-stronny









AUXD18GALH

5,6 / 6,3

246x840x840

22

Maskownica UTG-UGYA-W

AUXD24GALH

7,1 / 8,0

246x840x840

22

Maskownica UTG-UGYA-W

KASETY DUŻE - Nawiew 4-stronny









AUXA18GALH

5,6 / 6,3

288x840x840

27

Maskownica UTG-UGYA-W

AUXA24GALH

7,1 / 8,0

288x840x840

27

Maskownica UTG-UGYA-W

AUXA30GALH

9,0 / 10,0

288x840x840

27

Maskownica UTG-UGYA-W

AUXA34GALH

10,0 / 11,2

288x840x840

27

Maskownica UTG-UGYA-W

AUXA36GALH

11,2 / 12,5

288x840x840

27

Maskownica UTG-UGYA-W

AUXA45GALH

12,5 / 14,0

288x840x840

27

Maskownica UTG-UGYA-W

AUXA54GALH

14,0 / 16,0

288x840x840

27

Maskownica UTG-UGYA-W

KASETY OBWODOWE









AUXK018GLEH

5,6 / 6,3

288x840x840

26,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXK024GLEH

7,1 / 8,0

288x840x840

29,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXK030GLEH

9,0 / 10,0

288x840x840

29,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXK034GLEH

10,0 / 11,2

288x840x840

29,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXK036GLEH

11,2 / 12,5

288x840x840

29,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXK045GLEH

12,5 / 14,0

288x840x840

29,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

AUXK054GLEH

14,0 / 16,0

288x840x840

29,5

Maskownica UTG-UKYC-W / UTG-UKYA-B

KASETY NAWIEW 3D









AUXS018GLEH

5,60 / 6,30

200x1240x500

25

Maskownica UTG-USYA-W

AUXS024GLEH

7,10 / 8,00

200x1240x500

25

Maskownica UTG-USYA-W

KANAŁOWE MINI









ARXK004GLGH

1,1 / 1,3

198x700x450

14,5



ARXK007GLGH

2,2 / 2,8

198x700x450

15,5



ARXK009GLGH

2,8 / 3,2

198x700x450

15,5



ARXK012GLGH

3,6 / 4,0

198x700x450

16,0



ARXK014GLGH

4,5 /5,0

198x700x450

16,0



ARXK018GLGH

5,6 / 6,3

198x900x450

19,0



ARXK024GLGH

7,1 / 8,0

198x1100x450

22,5



KANAŁOWE SLIM









ARXD04GALH

1,1 / 1,3

198x700x620

17,0



ARXD007GLEH

2,2 / 2,8

198x700x620

17,0



ARXD009GLEH

2,8 / 3,2

198x700x620

17,0



ARXD012GLEH

3,6 / 4,0

198x700x620

18,0



ARXD014GLEH

4,5 /5,0

198x700x620

18,0



ARXD018GLEH

5,6 / 6,3

198x900x620

22,0



ARXD024GLEH

7,1 / 8,0

198x1100x620

26,0



KANAŁOWE SLIM - Wysoki wydatek powietrza - (na zamówienie)









ARXP009GLAH

2,8 / 3,2

198x1100x620

26



ARXP012GLAH

3,6 / 4,0

198x1100x620

26



ARXP014GLAH

4,5 /5,0

198x1100x620

26



ARXP018GLAH

5,6 / 6,3

270x1135x700

40



KANAŁOWE ŚREDNI SPRĘŻ









ARXA024GLEH

7,1 / 8,0

270x1135x700

36,0



ARXA030GLEH

9,0 / 10,0

270x1135x700

40,0



ARXA036GLEH

11,2 / 12,5

270x1135x700

40,0



ARXA045GLEH

12,5 / 14,0

270x1135x700

40,0



KANAŁOWE ŚREDNI SPRĘŻ - Wysoki wydatek powietrza - (na zamówienie)









ARXQ018GTAH

5,6 / 6,3

450×1587×700

84



ARXQ024GTAH

7,1 / 8,0

450×1587×700

84



ARXP024GTAH

7,1 / 8,0

300×1400×700

48



ARXP030GTAH

9,0 / 10,0

300×1400×700

48



KANAŁOWE WYSOKI SPRĘŻ - Wysoki wydatek powietrza









ARXC036GTEH

11,2 / 12,5

400x1050x500

40,0



ARXC045GATH

12,5 / 14,0

400x1050x500

46,0



ARXC060GATH

18,0 / 20,0

400x1050x500

46,0



ARXC072GTEH

22,4 / 25,0

450x1587x700

84,0



ARXC090GTEH

25,0 / 28,0

450x1587x700

84,0



ARXC096GTEH

28,0 / 31,5

550x1587x700

105



KANAŁOWE WYSOKI SPRĘŻ - Wysoki wydatek powietrza - (na zamówienie)









ARXQ030GTAH

9,0 / 10,0

450×1587×700

84

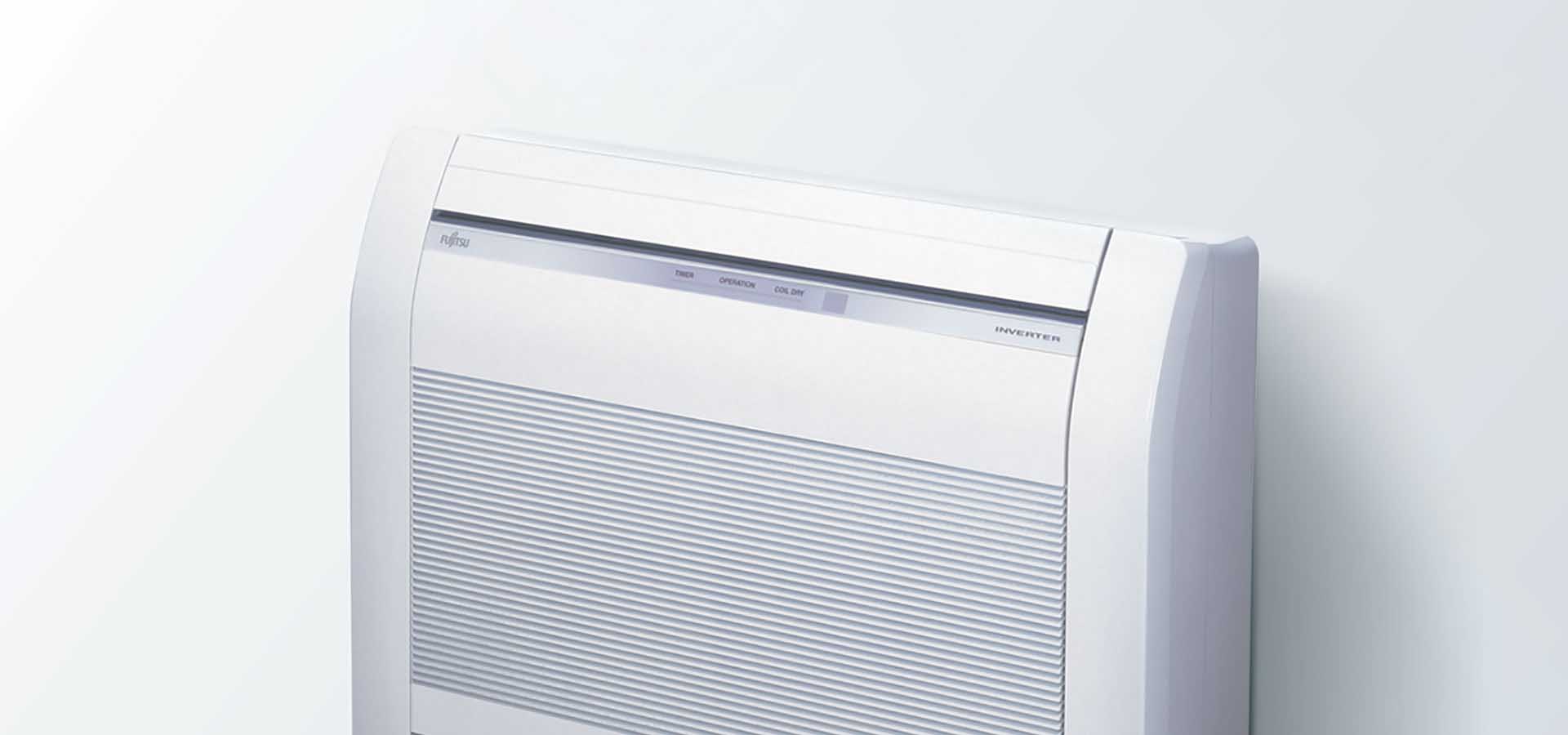

PRZYPODŁOGOWE









AGYA004GCGH

1,1 / 1,3

600x740x200

15



AGYA007GCGH

2,2 / 2,8

600x740x200

15



AGYA012GCGH

3,6 / 4,0

600x740x200

15



AGYA014GCGH

4,5 /5,0

600x740x200

15













AGYE004GCEH

1,1 / 1,3

600x740x200

14,5

Zewnętrzny zawór rozprężny UTR-EV09XB

AGYE007GCEH

2,2 / 2,8

600x740x200

14,5

Zewnętrzny zawór rozprężny UTR-EV09XB

AGYE009GCEH

2,8 / 3,2

600x740x200

14,5

Zewnętrzny zawór rozprężny UTR-EV09XB

AGYE012GCEH

3,6 / 4,0

600x740x200

14,5

Zewnętrzny zawór rozprężny UTR-EV14XB

AGYE014GCEH

4,5 /5,0

600x740x200

14,5

Zewnętrzny zawór rozprężny UTR-EV14XB

PRZYSUFITOWO- PRZYPODŁOGOWY









ABYA012GTEH

3,6 / 4,0

199x990x655

25



ABYA014GTEH

5,6 / 6,3

199x990x655

26



ABYA018GTEH

5,6 / 6,3

199x990x655

26



ABYA024GTEH

7,1 / 8,0

199x990x655

27

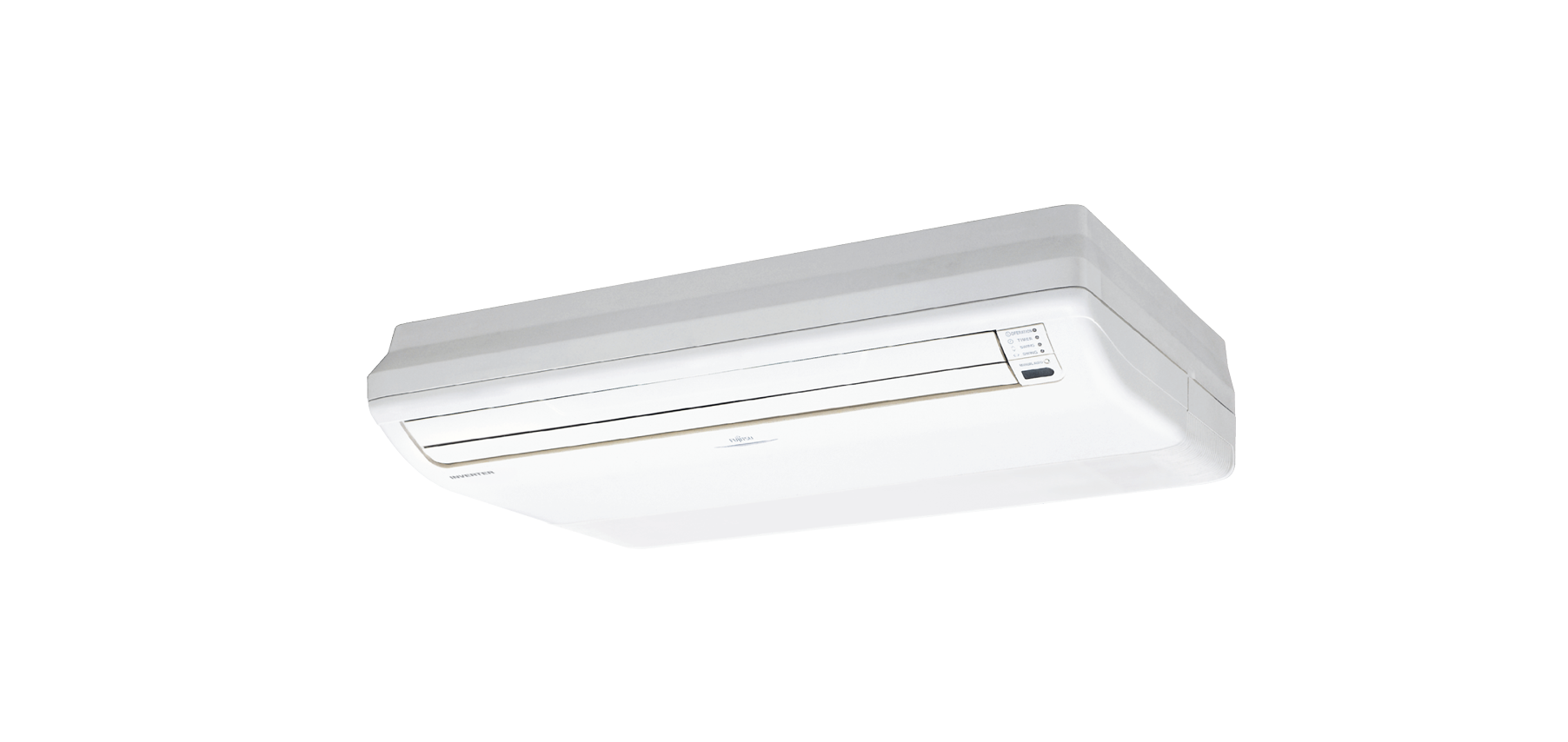

PRZYSUFITOWY









ABYA30GTEH

9,0 / 10,0

240x1660x700

46



ABYA30GTEH

11,2 / 12,5

240x1660x700

48



ABYA45GTEH

12,5 / 14,0

240x1660x700

48



ABYA54GTEH

14,0 / 16,0

240x1660x700

48

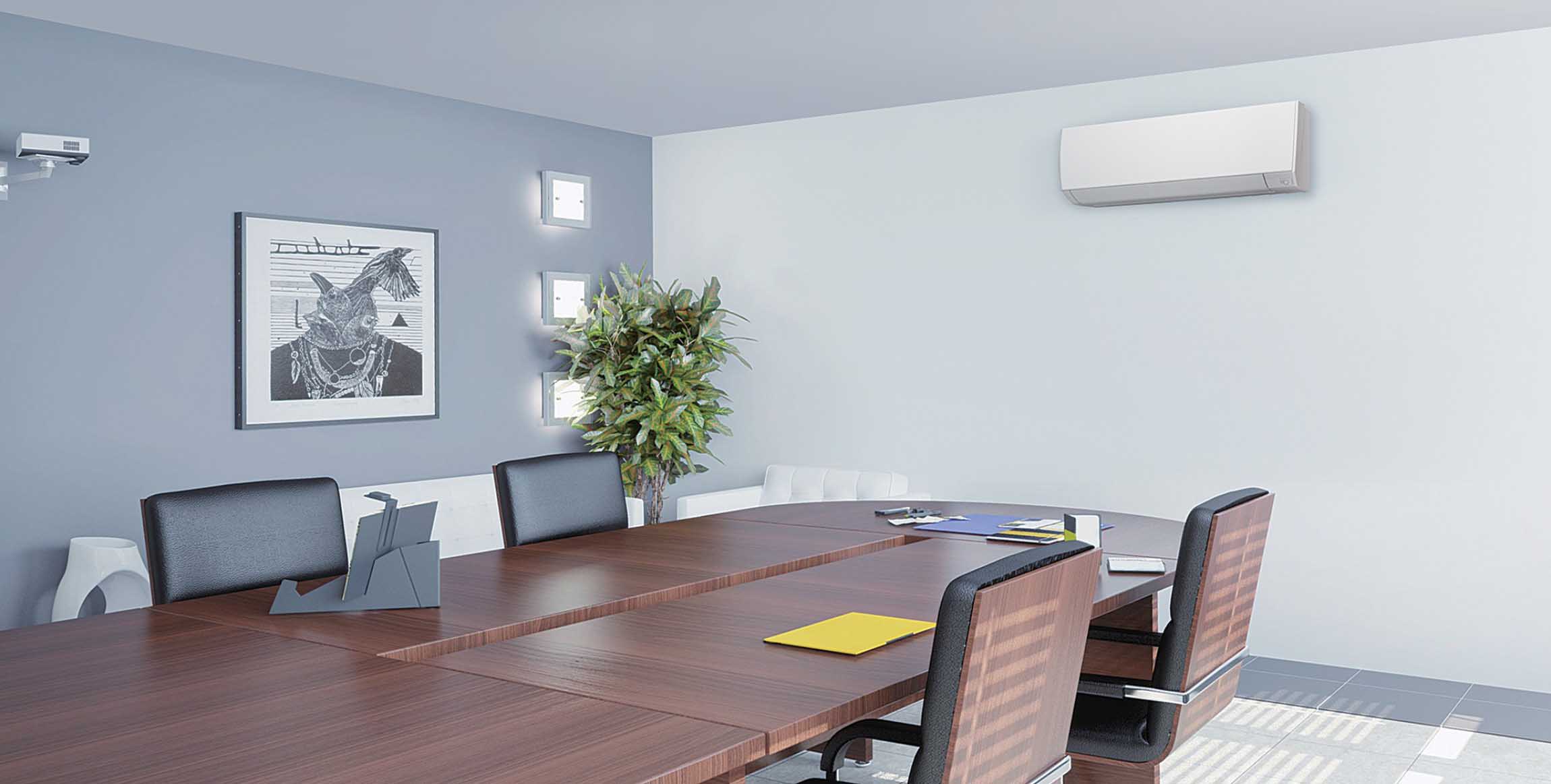

ŚCIENNE









ASYA004GCGH

1,1 / 1,3

262x820x206

7,5



ASYA007GCGH

2,2 / 2,8

262x820x206

7,5



ASYA009GCGH

2,8 / 3,2

262x820x206

7,5













ASYE004GCEH

1,1 / 1,3

262x820x206

7,0

Zewnętrzny zawór rozprężny UTR-EV09XB

ASYE007GCEH

2,2 / 2,8

262x820x206

7,0

Zewnętrzny zawór rozprężny UTR-EV09XB

ASYE009GCEH

2,8 / 3,2

262x820x206

7,0

Zewnętrzny zawór rozprężny UTR-EV09XB











ASYA012GCGH

3,6 / 4,0

268x840x203

8,5



ASYA014GCGH

4,4 / 4,5

268x840x203

8,5













ASYE012GCEH

3,6 / 4,0

268x840x203

8,5

Zewnętrzny zawór rozprężny UTR-EV14XB

ASYE014GCEH

4,4 / 4,5

268x840x203

8,5

Zewnętrzny zawór rozprężny UTR-EV14XB











ASYA18GBCH

5,6 / 6,3

320x998x238

15



ASYA24GBCH

7,1 / 8,0

320x998x238

15



ASYA030GTEH

9,0 / 10,0

340x1150x280

18



ASYA034GTEH

10,0 / 11,2

340x1150x280

18





Jednostki zewnętrzne nie są standardowo wyposażone w sterowniki

Dane techniczne dotyczą wybranych modeli z oferty Klima-Therm. Producent stale udoskonala swoje wyroby – aby zweryfikować dane proszę skontaktować się z Autoryzowanym Dealerem. C - chłodzenie, G - grzanie, parametry przepływu powietrza podano dla najwyższej prędkości wentylatora. Nominalna wydajność chłodzenia i grzania wyznaczana jest dla następujących parametrów: tryb chłodzenia temp wew: 27 CDB / 19 CWB, temp zew: 35 CDB / 24 CWB oraz tryb grzania: temp wew: 20 CDB / 15 CWB, temp zew: 7 CDB / 6 CWB.

Długość instalacji 7,5 m. Różnica wysokości 0m.
