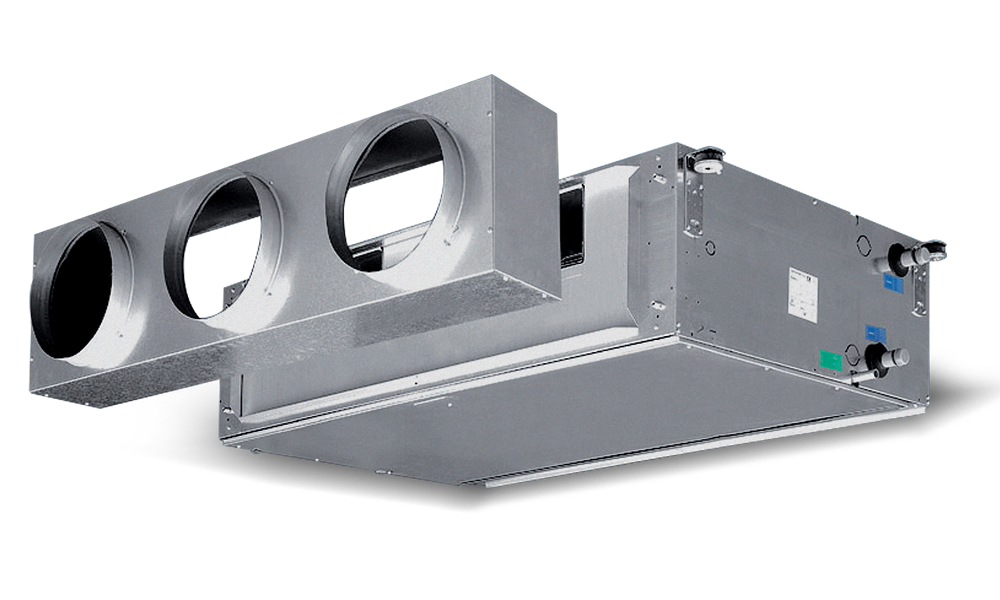

Maestro jest klimakonwektorem kanałowym wysokiego sprężu stosowanym w systemach wody lodowej.

Klimakonwektory Maestro MTL są dostępne w 7 rozmiarach, do montażu w zabudowie lub z podłączeniem instalacji kanałowej. Oferują kompaktowe wymiary, cichą pracę i wysoki spręż dyspozycyjny (do 160 Pa w rozmiarach 1-5 oraz do 250 Pa w rozmiarach 6-7). Standardowo wyposażone w 4-rzędowy wymiennik ciepła, z opcją 3-rzędowego lub dodatkowych wężownic dla systemów 4-rurowych. Nadają się idealnie do regulacji klimatu w małych i średnich obiektach komercyjnych oraz sportowych, a także w dużych przestrzeniach użytkowych, doskonale integrując się z typowymi sufitami podwieszanymi.

Wysoki spręż dyspozycyjny do 250 Pa
2 lata gwarancji
Kompletny zestaw akcesoriów dla każdej instalacji.
Szeroka gama sterowania indywidualnego i centralnego
Najwyższa jakość i trwałość materiałów
Możliwość podpięcia instalacji kanałowej

Klimakonwektor kanałowy 2- i 4-rurowy o wysokim sprężu (do 250 Pa) z silnikiem asynchronicznym

	MTL 13-53	MTL 14-54	MTL 13+1-53+1	MTL 14+1-54+1	MTL 64-76	MTL 64+2-76+2
Wydajnośc chłodnicza kW	4,05÷15,79	4,67÷18,93	3,92÷15,63	4,57÷18,80	13,83÷39,52	13,80÷39,28
Wydajnośc grzewcza kW	7,91÷31,42	8,76÷36,49	4,58÷16,73	4,49÷16,58	23,77÷73,68	22,28÷52,98

Obudowa z ocynkowanej stali (1–1,2 mm) z izolacją z pianki PO klasy B-s2-d0.
Dwuwirnikowe, ciche wentylatory odśrodkowe z silnikiem jednofazowym 230 V.
Wymienniki z miedzianych rur i aluminiowych lameli.
Regenerowalny filtr polipropylenowy w stalowej ramie.
Izolowana taca ociekowa z ocynkowanej stali
Pełna zgodność z regulacją UE 327/2011 dotyczącą niskiego zużycia energii.
Wymienniki chłodzenie/pompa ciepła: trzy, cztero i sześciorzędowe
Wymienniki grzanie: jedno i dwurzędowe
Sterowanie przewodowe i bezprzewodowe
Sterowanie grupą urządzeń
Praca w systemie SabiaNet

STEROWANIE

COM • WM-3V • WM-T • WM-TQR • WM-AU+UPOM-AU/+UPO-AU • T-MB2+UPOM-AU/+UPO-AU
DO MODELI Z OPCJĄ MB /// QCV-MB2 • PSM-DI • T-DI • SABWEB • SABIANET

Parametry techniczne

model	bieg	V	Qch	Qg	Nel	Lp
		m3/h	kW	kW	W	dB(A)
MTL 13	śr.	1340	4,78	9,73	175	43
MTL 23	śr.	1550	6,14	11,92	273	48
MTL 33	śr.	2300	8,44	16,8	470	53
MTL 43	śr.	2855	10,91	21,21	550	56
MTL 53	śr.	3540	14,07	27,14	703	60
MTL 64	śr.	3580	19,28	35,01	943	60
MTL 66	śr.	3570	23,47	39,57	933	60
MTL 74	śr.	5210	25,55	48,83	1879	65
MTL 76	śr.	5210	31,62	55,84	1879	65
MTL 14	śr.	1315	5,71	11,22	173	43
MTL 24	śr.	1535	7,63	13,76	268	48
MTL 34	śr.	2265	10,24	19,5	464	53
MTL 44	śr.	2820	13,12	24,69	550	56
MTL 54	śr.	3505	16,8	31,31	689	60
MTL 64	śr.	3358	18,73	33,52	778	62
MTL 66	śr.	3350	22,59	37,53	759	62
MTL 74	śr.	5070	25,33	47,85	1758	66
MTL 76	śr.	5050	31,17	54,45	1737	66
MTL 13+1	śr.	1315	4,74	5,51	173	43
MTL 23+1	śr.	1535	6,11	6,76	268	48
MTL 33+1	śr.	2265	8,37	9,12	464	53
MTL 43+1	śr.	2820	10,84	11,93	550	56
MTL 53+1	śr.	3505	14,01	14,92	689	60
MTL 14+1	śr.	1290	5,65	5,46	170	43
MTL 24+1	śr.	1520	7,32	6,73	262	48
MTL 34+1	śr.	2235	10,17	9,07	458	53
MTL 44+1	śr.	2790	13,04	11,86	542	56
MTL 54+1	śr.	3475	16,74	14,85	678	60
MTL 64+2	śr.	3570	19,24	31,16	933	60
MTL 66+2	śr.	3570	23,47	31,16	933	60
MTL 74+2	śr.	5210	25,55	42,78	1879	65
MTL 76+2	śr.	5210	31,62	42,78	1879	65

WARUNKI POMIAROWE /// Chłodzenie: temp. otoczenia +27/+19°C d.b/w.b, parametry wody +7/+12°C E.W.T/L.W.T /// Grzanie: temp. otoczenia +20°C, parametry wody +70/+60°C E.W.T/L.W.T
/// Poziom ciśnienia akustycznego jest 9 dB (A) niższy od poziomu mocy akustycznej w warunkach pola pogłosu pomieszczenia 100 m3 i czasie pogłosu 0,5 sek.
V- Wydajność powietrza [m3/h]
Qch- Moc chłodnicza całkowita [kW]
Qg- Moc grzewcza [kW]
Nel- Moc elektryczna [W]
Lp- Ciśnienie akustyczne wylot [dB(A)]

Rozwiń całą tabelkę

Zwiń

Pobierz
