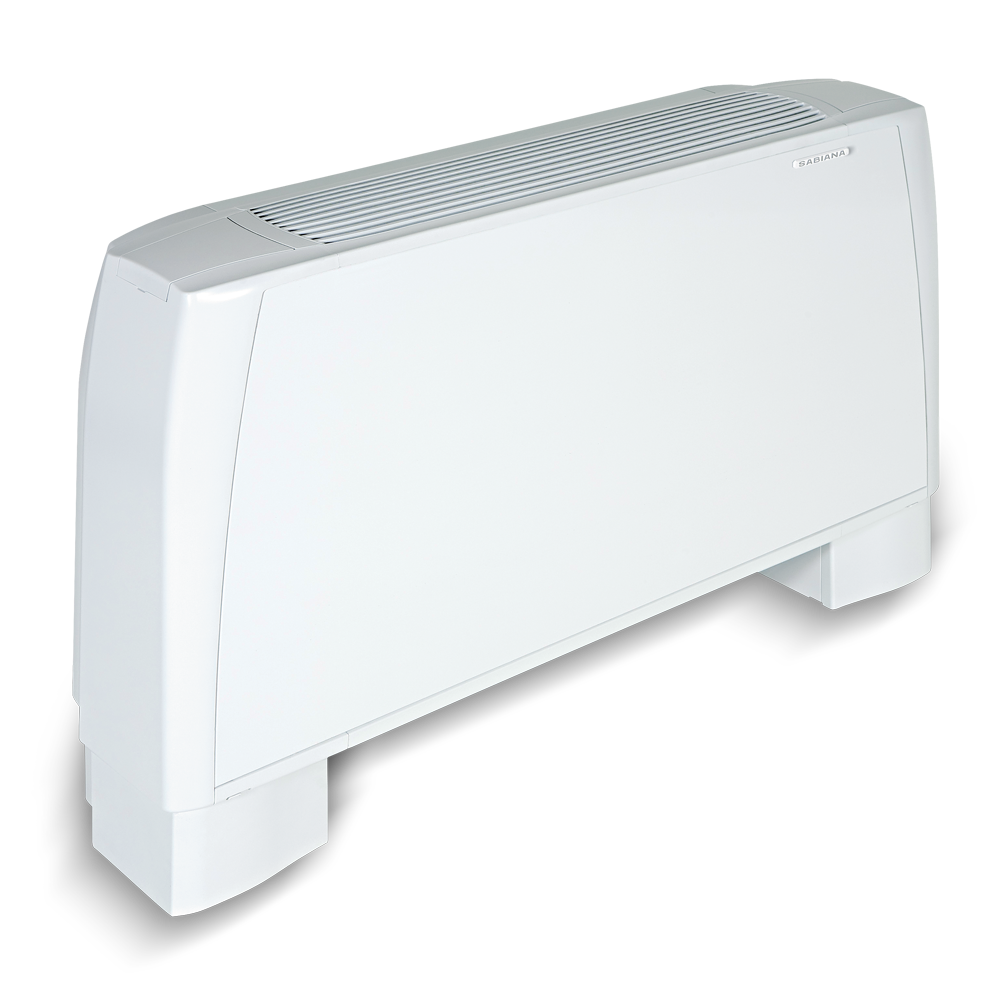

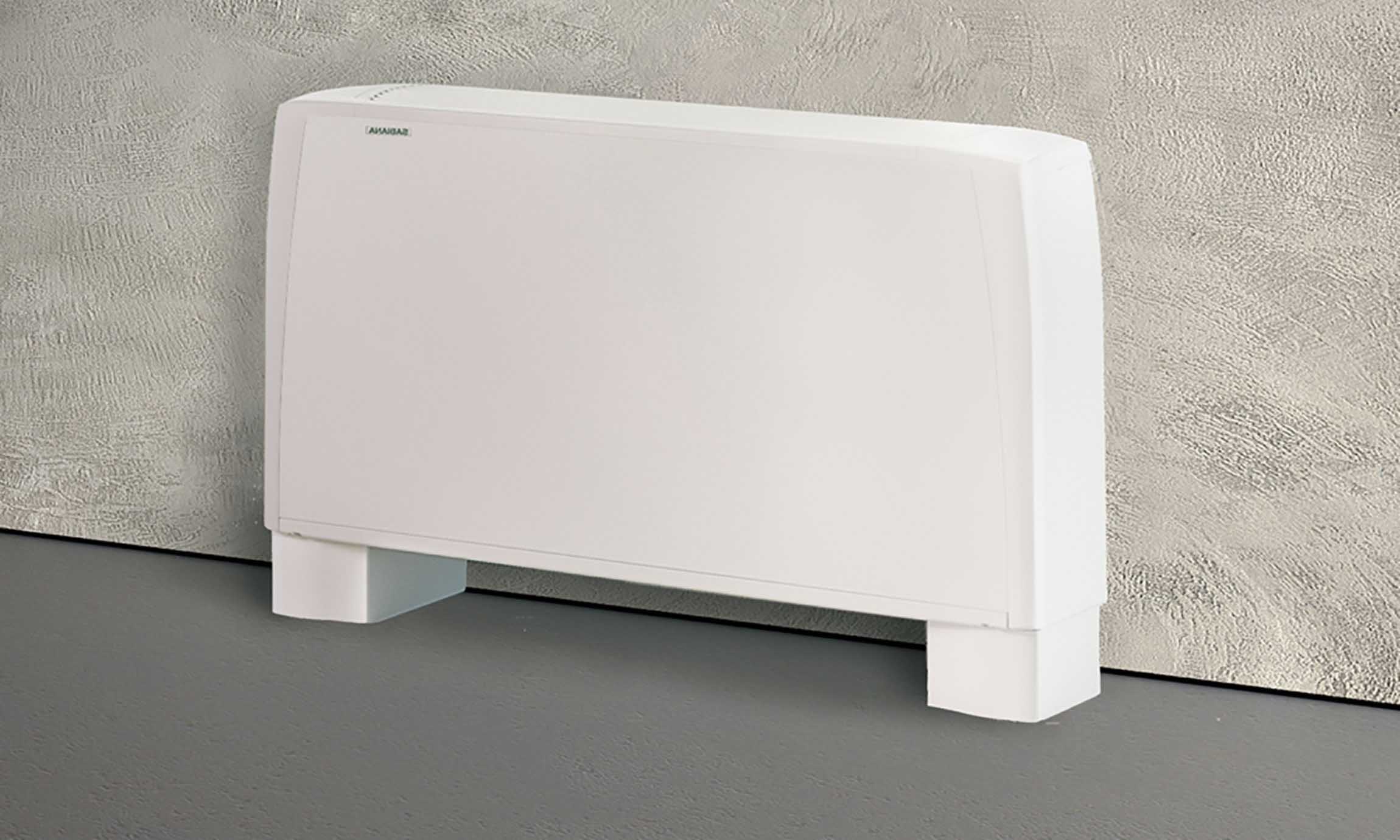

CRT ECM jest energooszczędnym klimakonwektorem z serii Carisma, stosowanym w systemach wody lodowej

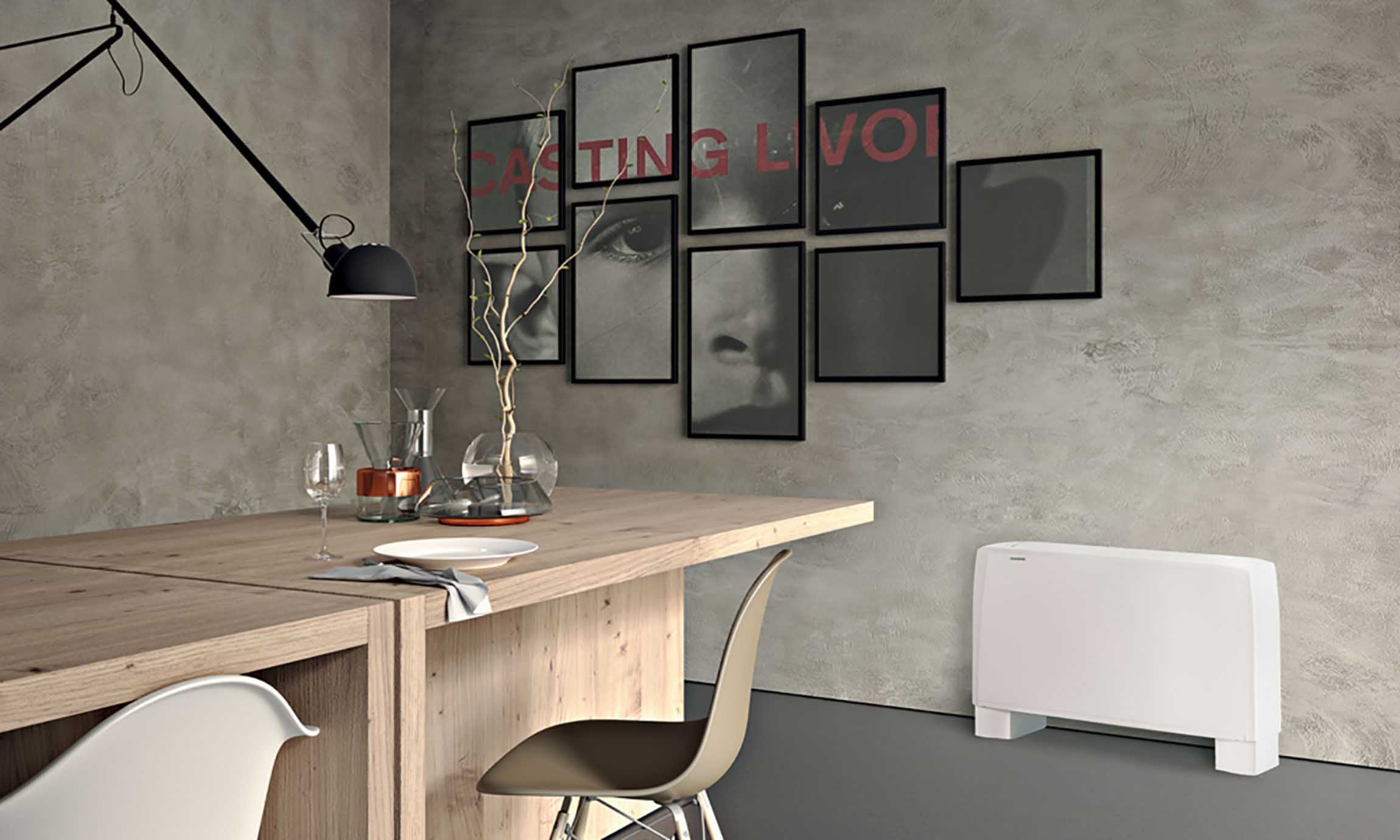

Zastosowanie energooszczędnego wentylatora o przepływie poprzecznym wraz z silnikiem na prąd stały płynnie regulowanym zapewnia wyjątkowo niskie zużycie energii (klasa energetyczna „A”) oraz cichą pracę. Wysokiej jakości materiały: stalowe malowane proszkowo obudowy, izolacja z pianki PO, polipropylenowe regenerowane filtry, szeroka gama wymienników miedziano-aluminiowych oraz duży wybór sterowników, pozwalają na realizację każdej konfiguracji montażu. Występuje w 5 rozmiarach i 5 wersjach (do montażu na ścianie i suficie, z obudową i do zabudowy). Nowatorski system sterowania SabiaNet zapewnia użytkownikowi wygodę i ergonomię obsługi. Seria CRT idealnie spełnia wszystkie wymagania dotyczące klimatyzacji w środowiskach zarówno mieszkalnych jak i roboczych, takich jak biura, sklepy, restauracje i pokoje hotelowe.

Szeroka gama sterowania indywidualnego i centralnego
2 lata gwarancji
Wysokowydajny wentylator o przepływie poprzecznym
Najwyższa jakość i trwałość materiałów

Bardzo cichy klimakonwektor uniwersalny, z wentylatorem o przepływie poprzecznym, silnikiem bezszczotkowym EC i sterowaniem inwerterowym

Moc chłodnicza nominalna: 0,55 ÷ 4,67 kW (E.A.T.+27°C/E.W.T. +7°C)
Moc grzewcza nominalna: 0,80 ÷ 6,06 kW (E.A.T. +20°C/E.W.T.+50°C)
Wymiennik 3-rzędowy, z możliwością dodania wymiennika 1-rzędowego dla instalacji czterorurowych
Montaż pionowy i poziomy z obudową lub bez
Wentylatory poprzeczne
Sterowanie przewodowe i bezprzewodowe
Sterowanie grupą urządzeń
Praca w systemie SabiaNet
Możliwość zdefiniowania strony podłączeń hydraulicznych przy zamówieniu
Obudowa boczna oraz kratka nawiewna wykonana z ABS w kolorze Pantone Cool Gray 1C, panel przedni stalowy, malowany w kolorze RAL 9003 - inne kolory na zamówienie

Innowacyjny, bezszczotkowy i bezczujnikowy, synchroniczny silnik elektroniczny z magnesami stałymi jest sterowany przez płytę inwertera, zaprojektowaną i opracowaną we Włoszech. Płyta jest zamontowana w urządzeniu, zamknięta do silnika, bez potrzeby chłodzenia przez przepływ powietrza.

Natężenie przepływu powietrza można zmieniać w sposób ciągły za pomocą sygnału 1-10 V, generowanego przez regulatory Sabiana lub przez niezależne układy sterowania. Ciągłe sterowanie przepływem powietrza poprawia komfort akustyczny i umożliwia bardziej precyzyjną reakcję na zmiany obciążenia termicznego i większą stabilność wymaganej temperatury otoczenia.

STEROWANIE

DO MODELI MV-MVB /// CB-T-ECM • CB-T-ECM-IAQ • CB-TOUCH-M • CB-TOUCH-S • UP-TOUCH-M • UP-TOUCH-S
DO MODELI MV, MO-MVB, IV-IO /// WM-AU + UP-AU/UPM-AU • T-MB2+UP-AU/UPM-AU • WM-S-ECM • WM-503-AC-EC+UP-503-AC-EC
DO MODELI Z OPCJĄ MB /// T-MB2 • RS-RT03 • RS • RT03/RR03 • RT04 • T-DI • SABWEB • SABIANET • PSM-DI
DO MODELI Z OPCJĄ KNX /// WM-KNX+UP-KNX+PL-503-B/PL-QUA-B
SABIANA WIFI • SABIANA BLE

Parametry techniczne

model	bieg	V	Qch	Qg	ΔPch	Δpg	Nel	Lw	Lp
		m3/h	kW	kW	kPa	kPa	W	dB(A)	dB(A)
CRT-ECM 13	min.	105	0,55	0,80	0,8	0,7	4,0	29	20
	śr.	165	0,76	1,10	1,4	1,1	6,0	39	30
	max.	240	0,99	1,48	2,2	1,8	10,0	48	39
CRT-ECM 23	min.	150	0,85	1,17	2,1	1,7	4,5	33	24
	śr.	215	1,11	1,52	3,4	2,7	6,5	43	34
	max.	305	1,41	1,96	5,2	4,2	11,5	49	40
CRT-ECM 33	min.	220	1,37	1,79	7,4	6,2	5,0	33	24
	śr.	325	1,88	2,45	12,9	10,4	8,5	42	33
	max.	450	2,38	3,12	19,7	16,0	16,0	49	40
CRT-ECM 53	min.	295	1,83	2,39	4,8	3,9	6,0	35	26
	śr.	460	2,62	3,45	9,1	7,4	11,5	46	37
	max.	675	3,49	4,63	15,0	12,1	26,0	53	44
CRT-ECM 73	min.	400	2,48	3,14	9,6	7,7	7,0	37	28
	śr.	630	3,57	4,57	18,2	15,0	15,0	48	39
	max.	900	4,67	6,06	29,1	24,0	38,0	56	47
model	bieg	V	Qch	Qg	DPch	Dpg	Nel	Lw	Lp
		m3/h	kW	kW	kPa	kPa	W	dB(A)	dB(A)
CRT-ECM 13+1	min.	95	0,51	0,62	0,7	0,7	4,0	29	20
	śr.	150	0,72	0,85	1,3	1,1	6,0	39	30
	max.	225	0,95	1,09	2,0	1,8	10,0	48	39
CRT-ECM 23+1	min.	135	0,78	0,98	1,8	1,7	4,5	33	24
	śr.	195	1,02	1,23	2,9	2,5	6,5	43	34
	max.	285	1,34	1,57	4,8	3,9	11,5	49	40
CRT-ECM 33+1	min.	200	1,25	1,54	6,1	4,9	5,0	33	24
	śr.	295	1,71	2,00	10,6	7,8	8,5	42	33
	max.	415	2,22	2,51	16,8	11,6	16,0	49	40
CRT-ECM 53+1	min.	270	1,69	2,05	4,2	1,6	6,0	35	26
	śr.	420	2,44	2,76	8,0	2,7	11,5	46	37
	max.	640	3,35	3,67	14,0	4,4	26,0	53	44
CRT-ECM 73+1	min.	355	2,26	2,67	8,2	3,0	7,0	37	28
	śr.	565	3,29	3,68	15,8	5,2	15,0	48	39
	max.	820	4,35	4,72	25,7	8,1	38,0	56	47

WARUNKI POMIAROWE /// Chłodzenie: temp. otoczenia +27/+19°C d.b/w.b, parametry wody +7/+12°C E.W.T/L.W.T /// Grzanie: temp. otoczenia +20°C,
parametry wody: urządzenia 2-rurowe: +45/+40°C E.W.T/L.W.T; urządzenia 4-rurowe: +65/+55°C E.W.T/L.W.T
/// Poziom ciśnienia akustycznego jest 9 dB (A) niższy od poziomu mocy akustycznej w warunkach pola pogłosu pomieszczenia 100 m3 i czasie pogłosu 0,5 sek

V- Wydajność powietrza [m3/h]

Qch- Wydajność chłodnicza całkowita [kW], QchJ- Wydajność chłodnicza jawna [kW], Qg- Wydajność grzewcza [kW]

Δpch- Opory przepływu chłodzenie [kPa], Δpg- Opory przepływu grzanie [kPa]

Nel- Moc elektryczna [W], Zasilanie 230/1/50 V/Ph/Hz

Lp- Ciśnienie akustyczne chłodzenie [dB(A)], Lw- Moc akustyczna chłodzenie [dB(A)]

FCEER- Klasa energetyczna chłodzenie, FCCOP- klasa energetyczna grzanie.
